GROUPE 26

SYSTEME DE REFROIDISSEMENT

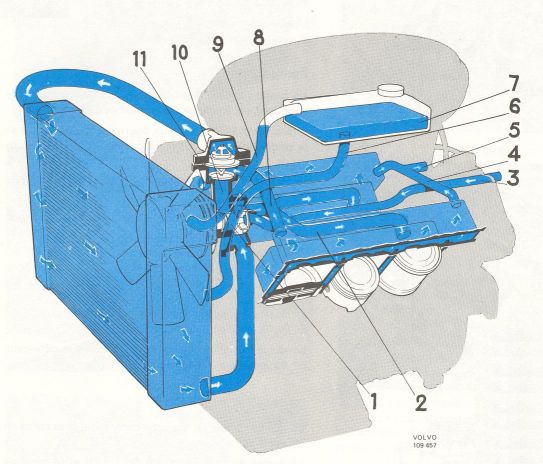

Systeme de refroidissement









  1  Pompe à eau
  2  Tuyau d'entrée (en Y) entre pompe et bloc-cylindres
  3  Conduit de retour pour chaufferette
  4  Conduit d'entrée de chaufferette
  5  Vers chaufferette
  6  Durit de remplissage entre radiateur et vase d'expansion
  7  Vase d'expansion
  8  Durits de retour entre culasses et carter de thermostat
  9  Durit d'aération
10  Canal de bv-pass
11  Carter de thermostaat

Généralités

Le moteur est refroidi par eau et est équipé d'un
système de refroidissement en circuit fermé.

Le système comprend un circuit intérieur et un
circuit extérieur.

Le circuit intérieur comprend les chemises de re-
froidissement du moteur et le système de chauffage
de la voiture. Le système extérieur comprend le
radiateur et le vase d'expansion.

La pompe à eau (1) - montée entre les deux rangées
de cylindres - refoule l'eau â travers un tuyau en Y
(2) la dirigeant vers les deux rangées de cylindres du
bloc, dans la partie arrière de la chemise de refroidis-
sement du bloc.

L'eau de refroidissement circule autour des chemises
de cylindres et remonte ensuite aux culasses en
passant par les orifices percés dans ces dernières. Elle
refroidit alors les sièges de soupapes avant de passer
dans le carter de thermostat (11) après avoir traversé
les deux durits (8) à l'extrémité avant du bloc.

Lorsque la température du moteur est basse, le
thermostat est fermé et l'eau de refroidissement passe
par un canal de bv-pass (10) pour revenir vers la
pompe qui la refoule directement dans le bloc.








A l'ouverture du thermostat, l'eau de refroidissement
passe partiellement par le radiateur, partiellement par
le canal de by-pass. Lorsque le thermostat est
entièrement ouvert, toute la quantité d'eau sortant du
moteur passe dans le rad iateur pour revenir ensuite au
moteur par la durit inférieure de radiateur.

Le vase d'expansion (7) est relié au rad iateur par deux
durits (6 et 9).

II n'y a pas de bouchon de remplissage sur le
radiateur. Le remplissage d'eau du système se fait par
le vase d'expansion qui communique avec le rad iateur
par la durit (6), le vase d'expansion étant légèrement
plus haut placé que le radiateur. Au fur et à mesure
que se fait le remplissage du système de refroidisse-
ment, l'aération du système se fait par la durit (9).

Entre les deux culasses - â l'extrémité arrière du
moteur - se trouve un conduit d'entrée (4) â partir
duquel débouche une durit (5) qui se dirige vers la
chaufferette de la voiture. De la chaufferette, l'eau
Pompe à eau passe dans le conduit de retour (3) pour revenir à la
pompe. Le système de refroidissement contient 10,9 litres
d'un mélange â 50 % d'eau et 50 % d'antigel.

L'ouverture du thermostat commence à 80-83°C.

Ouverture complète â 90-94°C.

Pompe à eau

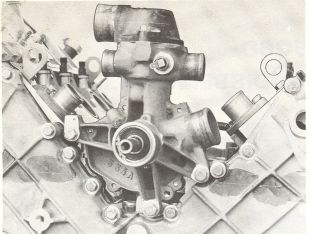

La pompe eau, disposée entre les deux rangées de
cylindres, est fixée par vis au bloc-cylindres.

Elle est entrarnée par deux courroies trapézoidales et
la démultiplication entre la pompe et le vilebrequin
est de 1,1:1.
Pompe à eau Le débit de la pompe â une vitesse du vilebrequin
de 75 r/s est de 3 l/s.

A la pompe eau sont connectées les durits suivantes:

1.  Durit supérieure de radiateur.
2. Durits débouchant de culasses.
3. Durit pour conduit d'entrée (en Y) au bloc
     (étanchéité du conduit, côté bloc assurée par des
     joints caoutchouc).
4. Durit pour conduit de retour de chaufferette.
5. Durit inférieure de radiateur.

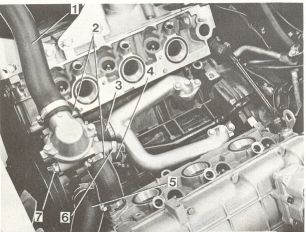

Le détecteur thermique de temps (6) et le détecteur
de température (7) sont montés sur la pompe à eau.

Pompe à eau
La pompe à eau est du type centrifuge, avec corps en
alliage d'aluminium.

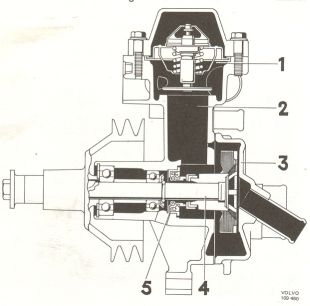

Le carter de thermostat (1, figure 39) et le canal de
by-pass (2) sont pratiqués dans le corps de pompe même.

Un couvercie (3) est monté sur la face arrière de corps
de pompe.

L'arbre de pompe (4) tourne dans deux roulements à
billes et la bague d'étanchéité (5) est constituée par
un presse-étoupe conventionnel en caoutchouc, avec
résine de fénol dans le joint d'étanchéité qui travaille
sur une bague de frottement montée sur la turbine en fonte.

La poulie de la pompe â eau est coulée et munie de
deux gorges â courroies trapézoidales.
1. Carter de thermostat 4. Arbre avec turbine
2. Canal de by-pass 5. Bague d'étanchéité
3. Couverde
                                                  Pompe à eau Ventilateur
Le moteur est équipé d'un ventilateur à accouplement
à glissement limitant son régime de rotation à environ
42 rs (2500 tr/mn). Les pales de ventilateur, au
nombre de six, sont faites de tôle d'aluminium.

La capacité du ventilateur est améliorée grâce au
montage d'un boîtier de ventilateur sur le radiateur.
Radiateur Radiateur

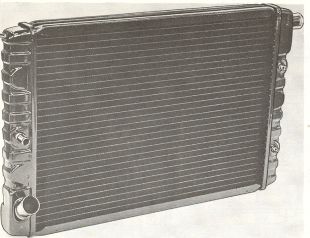

Le radiateur est du type horizontal, c'est-â-dire
constitué par deux boîtiers disposés verticalement,
entre Iesquels est monté le système tubulaire. II n'y a
pas de bouchon de radiateur, étant donné que Ie
remplissage d'eau se fait par le vase d'expansion.
Vase d'expansion
Vase d'expansion Vase d'expansion

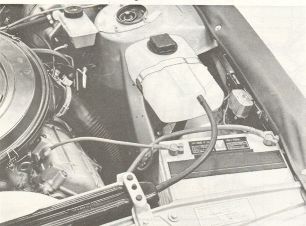

Le vase d'expansion, qui est en plastique, est monté
sur Ie coffrage de roue de gauche. II est muni d'un
repère maxi et d'un repère mini.

Un clapet, logé l'intérieur du couvercle, permet de
limiter la pression du système une valeur maxi de 65
85 kPa (0,65 à 0,85 bars). Un deuxième clapet
s'ouvre à une dépression d'environ 7 kPa (0,07 bar).
Du fond du vase d'expansion débouche une durit qui
le relie au radiateur et à sa face supérieure est
disposée une petite durit servant la purge d'air.

En cours de conduite, lorsque I'eau de refroidisse-
ment se détend sous l'action de la chaleur, l'excédent
d'eau passe du radiateur dans le vase l'expansion. En
Robinets de vidange cours de refroidissement, lorsque le volume d'eau
diminue, l'eau redescend dans le radiateur, du fait que
le vase d'expansion est Iégèrement plus haut placé que
le radiateur. De cette façon, le système est toujours
rempli d'eau.

Robinets de vidange

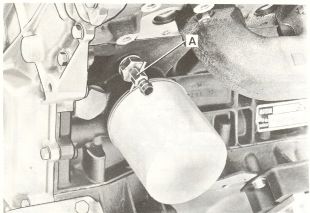

Pour la vidange d'eau de refroidissement du bloc, il
existe deux robinets (A), un de chaque côté du bloc.

Les robinets sont munis d'un raccord auquel on peut
coupler un flexible afin de pouvoir recueillir l'eau
avec facilité.
Courroies trapézoïdales 1. Courroies doubles pour entrafnement de pompe à eau
     et d'alternateur.
2. Courroie simple pour entra de pompe de
     servodirection.
3. Courroie simple pour entrafnement de compres-
     seur d'installation d'air conditionné. Valable seule-
     ment pour voitures équipées d'une installation
     d'air conditionné.








text et photo's Volvo Servicemanuel Section 2 (excepté groupes 23,24,27) Moteur B27
